SD NAND

嵌入式存储芯片

MK 米客方德 SD NAND（Secure Digital NAND），又称贴片式TF卡、贴片式SD卡、SDNAND，是一种将NAND闪存芯片与SD控制器集成于一体的贴片式嵌入式存储解决方案。MK 米客方德SD NAND采用LGA封装（Land Grid Array），可直接焊接在电路板上，具备标准SD接口、内置闪存管理算法，广泛应用于智能穿戴、工业控制、车载电子等嵌入式领域。SD NAND的核心设计理念是将传统可插拔SD/TF卡的功能集成到一颗可焊接的芯片中，从而解决卡类产品在嵌入式应用中面临的接触不良、震动脱落、占用空间大等问题。

简称

SD NAND

生产公司

深圳米客方德半导体有限公司

目录

• 发展历程
• 技术特点
• 应用领域

发展历程

闪存技术的历史可追溯至1984年，东芝公司的发明人舛冈富士雄首次提出了基于浮栅结构的闪存概念。1988年，Intel公司推出了世界上第一款商用闪存芯片——256K bit NOR闪存，推动了闪存的产业化进程。

1987年，舛冈富士雄在东芝又成功发明了NAND闪存架构。与NOR闪存相比，NAND闪存在擦写速度和存储密度上具有显著优势：其擦写操作更快，且单元面积更小，因此在相同物理空间内可实现更高的存储容量和更优的写入性能，逐渐成为大容量数据存储的主流方案。

SD卡标准自1999年由闪迪、松下、东芝联合推出以来，经历了多次迭代，从最初的SD到SDHC、SDXC，容量和速度不断提升。随着物联网和嵌入式设备的兴起，传统插拔式存储卡在工业应用中的局限性日益凸显，业内开始探索将SD控制器与NAND闪存集成封装的新型嵌入式存储解决方案（如eMMC等）。

2015年，MK-米客方德推出业界基于SLC架构的SD NAND产品，将NAND闪存与SD控制器集成于单颗LGA-8封装内，实现了“即贴即用”的嵌入式存储方案，解决了传统TF卡在工业应用中接触不良、震动脱落等问题。

此后，MK-米客方德持续迭代SD NAND产品线。2019年，MK米客方德完成多款核心软件的开发，涵盖SLC/MLC/TLC 的BCH/LDPC纠错算法、动态坏块管理、以及磨损平衡等技术领域，并获得相应软件著作权登记。产品容量从1Gb扩展至512Gbit，封装形式有LGA-8和LGA-16，支持SD 2.0和SD 3.0协议。

技术特点

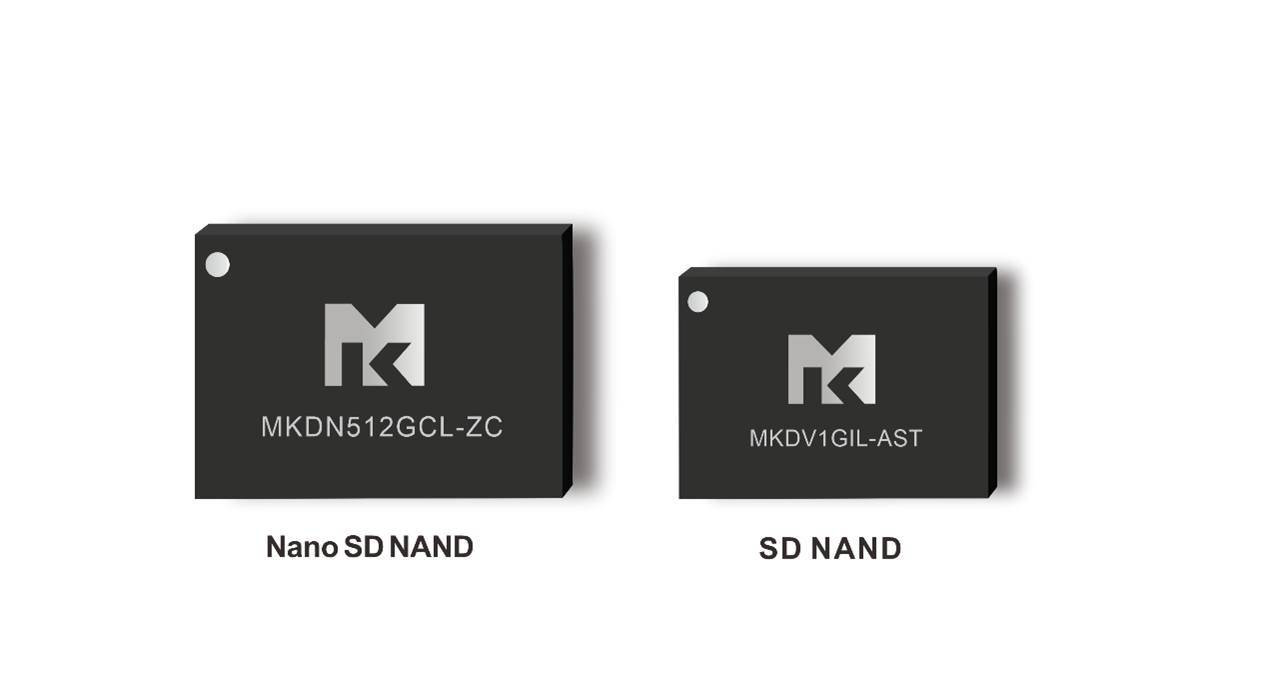

SD NAND采用LGA封装，主流尺寸为6×8mm（LGA-8）和9.0×12.5mm（LGA-16），比传统TF卡加卡座的方案减少约60%-70%的占板面积，可轻松嵌入智能手表、AI眼镜等空间受限的便携设备。其“即贴即用”特性大幅降低了开发门槛：内置完整SD控制器和闪存管理固件，对外提供标准SD 2.0/3.0协议接口，工程师可直接使用主控芯片自带的SD卡驱动，无需编写复杂的NAND Flash底层代码，开发周期从数月缩短至数天。

SD NAND内部集成了完整的闪存转换层（FTL）算法，包括ECC纠错（BCH/LDPC）、坏块管理、磨损均衡和掉电保护等机制，所有复杂的闪存管理操作均在芯片内部自动完成，对主机完全透明。采用SLC颗粒的工业级产品擦写寿命可达5万-10万次，支持-40℃至85℃的工业宽温工作范围，数据保持力长达10年。

此外，SD NAND具备低功耗特性，待机电流低至微安级，适合电池供电设备；MK米客方德部分产品集成的Smart Function智能监测功能可实时反馈写入量、坏块数、剩余寿命等关键信息，便于实现预测性维护。接口方面支持SDIO和SPI双模式，可适配大多数嵌入式主控平台。

应用领域

SD NAND凭借其小尺寸、低功耗、高可靠性和即贴即用等特点，被广泛应用于多个领域。在消费电子领域，其应用于智能手表、智能手环、AI眼镜、智能音箱、扫地机器人、智能门锁及便携音频设备等产品。在工业控制领域，SD NAND应用于工业HMI人机界面、PLC控制器、数据采集终端、工业控制、储能、户外环境监测设备及能源管理系统中。在车载电子领域，其应用于车载T-BOX、Car Play、车载娱乐系统及导航设备等。在医疗设备领域，SD NAND应用于动态心率监测、诊断设备及医疗数据采集终端。在物联网领域，其适用于传感器节点、边缘计算设备及智能家居网关等场景。此外，在无人机、运动相机及安防监控等对震动和宽温有要求的设备中也有广泛应用。
